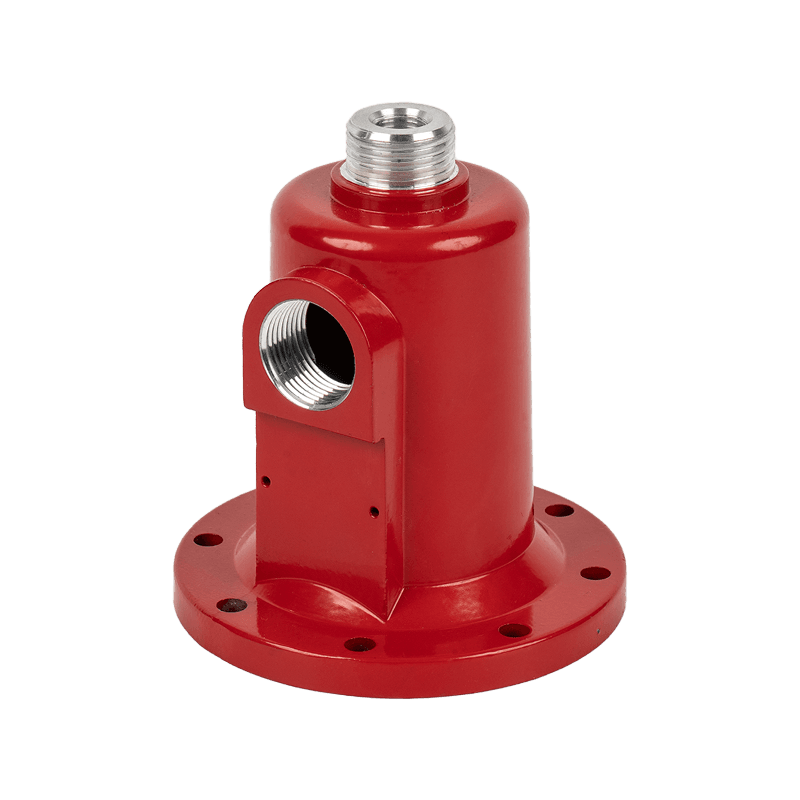

Apa Itu Katup Pengurang Tekanan Aluminium Kekuatan Tinggi

A katup pengurang tekanan aluminium berkekuatan tinggi (PRV) adalah perangkat kontrol aliran presisi yang dirancang untuk secara otomatis menurunkan tekanan suplai hulu ke tekanan kerja hilir yang stabil dan telah ditentukan—terlepas dari fluktuasi kondisi saluran masuk atau permintaan aliran. Tidak seperti rekan-rekan kuningan atau baja tahan karat konvensional, katup ini dibuat dari paduan aluminium kelas kedirgantaraan atau kelas industri, menggabungkan ketahanan mekanis dengan bobot komponen yang berkurang secara drastis.

Prinsip operasi inti bergantung pada diafragma pegas atau rakitan piston. Tekanan hilir bekerja melawan diafragma; ketika melebihi setpoint pegas, dudukan katup utama menutup secara proporsional, membatasi aliran hingga keseimbangan pulih. Perilaku pengaturan mandiri ini sepenuhnya bersifat mekanis dan tidak memerlukan daya eksternal, sehingga dapat diandalkan pada instalasi jarak jauh atau instalasi yang kritis terhadap keselamatan.

Konstruksi aluminium menghadirkan serangkaian trade-off yang menarik. Kepadatan materialnya kira-kira sepertiga dari baja, sehingga memungkinkan para insinyur untuk menentukan PRV dalam rakitan yang sensitif terhadap berat—alat pneumatik portabel, peralatan pendukung darat pesawat, manifold irigasi ringan, dan sistem cairan bertenaga baterai—tanpa mengorbankan integritas penahan tekanan.

Pasar untuk PRV aluminium telah berkembang pesat seiring dengan industri tenaga fluida, proses, dan HVAC yang mencari komponen yang dapat memenuhi anggaran bobot yang lebih ketat sekaligus memenuhi standar tekanan dan lingkungan yang semakin menuntut. Memahami dimensi metalurgi, mekanis, dan aplikasi katup ini sangat penting bagi para insinyur, spesialis pengadaan, dan profesional pemeliharaan yang menentukan atau mengelolanya.

Pemilihan Paduan dan Pertimbangan Metalurgi

Tidak semua aluminium diciptakan sama. Badan PRV aluminium berkekuatan tinggi biasanya dicetak atau dikerjakan dari salah satu dari tiga kelompok paduan, masing-masing dioptimalkan untuk kombinasi kekuatan, kemampuan mesin, dan ketahanan korosi yang berbeda.

Paduan Seri 2000 (Bantalan Tembaga).

2024-T4 dan 2024-T351 adalah pekerja keras pengikat ruang angkasa dan aplikasi struktural. Kekuatan tariknya yang tinggi (ultimat 470–485 MPa) berasal dari pengerasan presipitasi tembaga. Namun, kandungan tembaga mengurangi ketahanan terhadap korosi, sehingga bodi PRV seri 2000 biasanya menerima pelapisan oksida anodik atau perlakuan konversi kromat bila digunakan di lingkungan yang lembab atau agresif secara kimia.

Paduan Seri 6000 (Magnesium-Silikon).

6061-T6 adalah paduan yang paling banyak digunakan untuk rumah mesin PRV. Dengan kekuatan tarik sekitar 310 MPa dan kemampuan las yang sangat baik, ia menawarkan profil yang seimbang: cukup kuat untuk servis tekanan sedang (hingga 10–25 bar pada sebagian besar desain komersial), tahan korosi secara alami pada media netral, dan mudah dikerjakan hingga toleransi ulir ketat yang diperlukan untuk geometri dudukan katup. Anodisasi hingga 10–25 µm memberikan kekerasan permukaan tambahan dan perlindungan terhadap keausan.

Paduan Seri 7000 (Bantalan Seng).

7075-T651 memberikan kekuatan tertinggi dari semua paduan aluminium tempa umum (503 MPa), mendekati kekuatan luluh baja ringan. Pabrikan PRV beralih ke 7075 ketika tekanan saluran masuk melebihi 70 bar atau ketika katup harus menahan beban kelelahan mekanis yang signifikan—seperti pada sirkuit hidraulik bergerak yang rentan terhadap guncangan dan getaran. Kerugiannya adalah ketangguhan patah yang lebih rendah dan kerentanan terhadap retak akibat korosi di lingkungan dengan kandungan klorida tinggi, sehingga memerlukan perlindungan permukaan dan tinjauan desain yang cermat.

Bahan segel dan komponen internal harus dipilih untuk melengkapi bodi aluminium. Pegas baja tahan karat (kelas 302 atau 316), batang piston berlapis PTFE atau tahan karat, dan diafragma elastomer NBR, EPDM, atau FKM merupakan kombinasi standar. Kompatibilitas galvanis antara bodi aluminium dan bagian internal besi atau paduan tembaga dikelola melalui anodisasi, lapisan pelindung, atau isolator dielektrik jika diperlukan.

Atribut Kinerja Utama

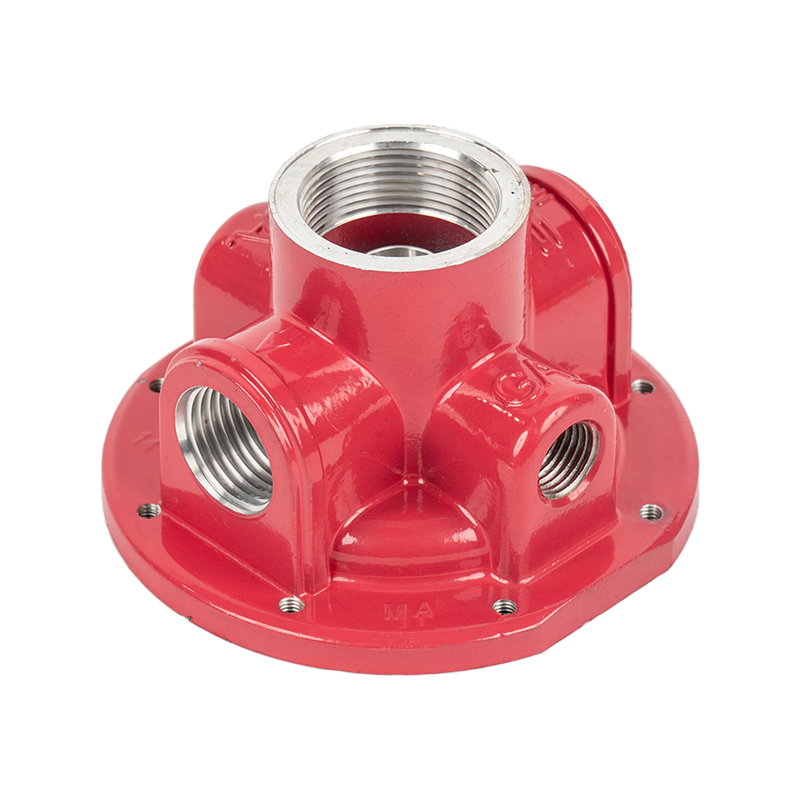

Fitur Desain dan Jenis Konstruksi

PRV aluminium berkekuatan tinggi tersedia dalam dua tipe konstruksi utama, masing-masing disesuaikan dengan rezim tekanan dan aliran yang berbeda.

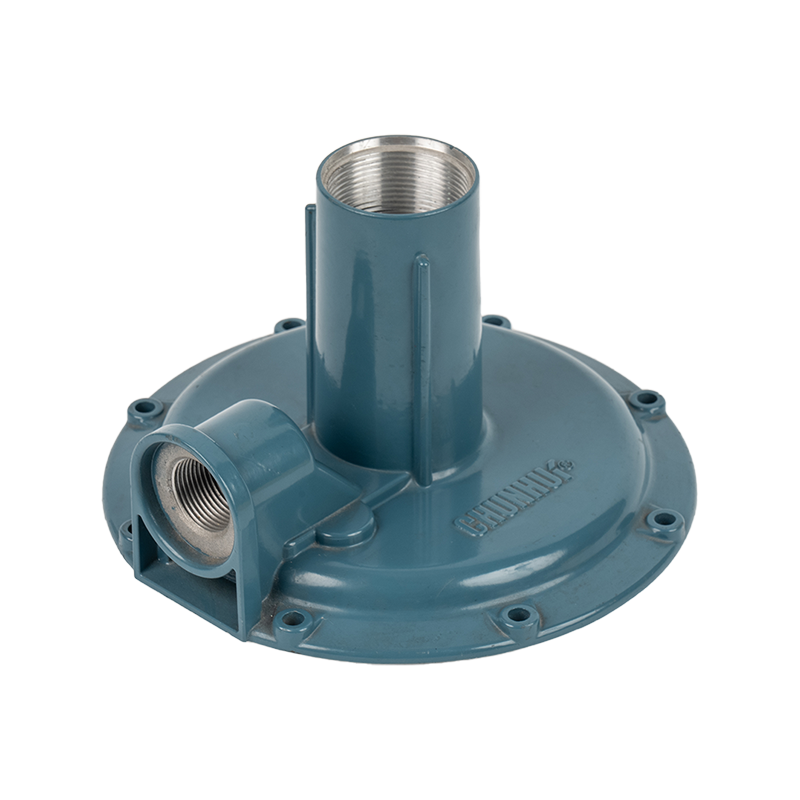

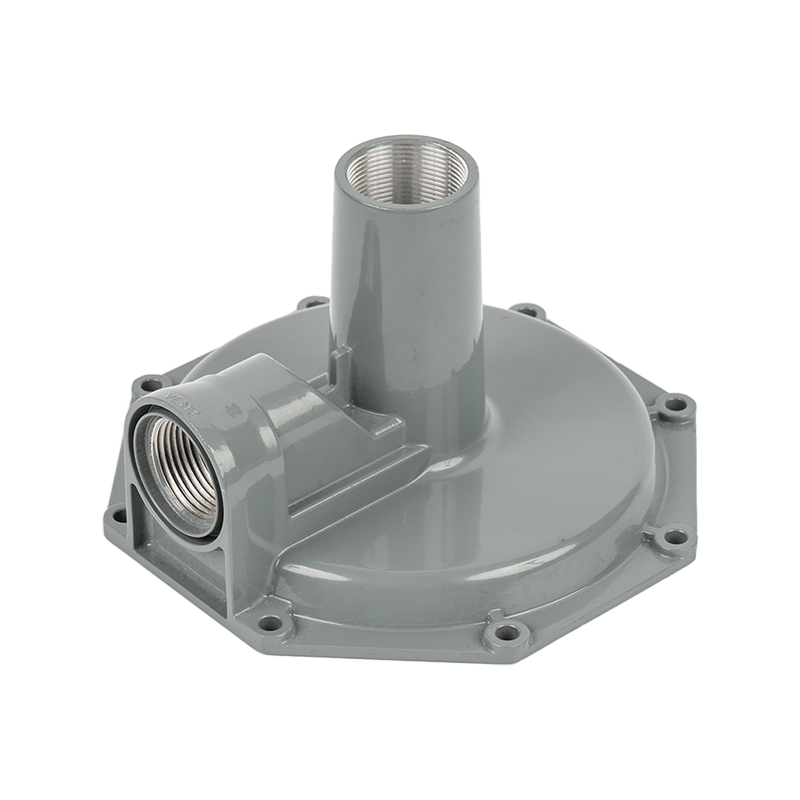

Desain Bertindak Langsung (Pegas-Di Atas Diafragma).

Dalam PRV kerja langsung, tekanan hilir bekerja langsung di bawah diafragma, berlawanan dengan pegas kompresi yang dapat diatur di atasnya. Ketika tekanan keluar turun, pegas membuka lubang utama; meningkatnya tekanan menekan pegas untuk menutupnya. Desain ini pada dasarnya sederhana—hanya sedikit bagian yang bergerak, struktur kompak, biaya rendah—tetapi menunjukkan suatu karakteristik "terkulai" : tekanan keluar turun sedikit seiring dengan peningkatan aliran, karena pegas harus menekan lebih jauh untuk mempertahankan keseimbangan gaya pada kecepatan aliran yang lebih tinggi. Penurunan 5–15% adalah tipikal. PRV aluminium kerja langsung ideal untuk peralatan pneumatik, pengaturan udara di titik penggunaan, dan jalur instrumentasi aliran rendah.

Desain yang Dioperasikan Pilot

PRV aluminium yang dioperasikan secara pilot menggunakan katup pilot kecil yang bekerja langsung untuk merasakan tekanan keluar dan memodulasi piston atau diafragma utama yang lebih besar. Sirkuit pilot memperkuat sinyal kontrol, mengurangi droop hingga kurang dari 1% dan memungkinkan pengaturan yang stabil pada rentang aliran yang luas. Arsitektur ini sesuai dengan jalur proses industri, sistem pneumatik aliran tinggi, dan aplikasi yang mengutamakan akurasi setpoint. Tahap percontohan tambahan sedikit meningkatkan panjang badan dan biaya tetapi secara signifikan meningkatkan akurasi regulasi.

Perawatan Permukaan yang Memperpanjang Umur Layanan

Aluminium mentah, meskipun secara alami dilindungi oleh lapisan oksida tipis, mendapat manfaat signifikan dari perawatan permukaan rekayasa dalam aplikasi katup:

1. Anodisasi Tipe II (5–10 µm): Meningkatkan ketahanan korosi kosmetik dan menyediakan permukaan yang dapat direkatkan secara kimia untuk sealant dan pelumas. Cocok untuk layanan pneumatik dalam ruangan.
2. Anodisasi Keras Tipe III (25–50 µm): Menghasilkan permukaan sekeras keramik (400–600 HV) yang tahan terhadap erosi dari media berkecepatan tinggi dan keausan mekanis akibat kontak piston geser. Lebih disukai untuk PRV hidrolik dan pneumatik siklus tinggi.
3. Lapisan Konversi Kromat (Alodine/Alochrome): Menambahkan perlindungan galvanik dan bertindak sebagai lapisan adhesi primer untuk permukaan eksterior yang dicat atau dilapisi bubuk. Umum dalam aplikasi luar angkasa dan pertahanan.
4. Anodisasi yang Diresapi PTFE: Mengurangi gesekan pada permukaan geser (lubang piston, ulir penyetelan), meningkatkan kemampuan pengulangan setpoint, dan mengurangi gaya putus selama masa pakai.
5. Pelapisan Nikel Tanpa Listrik (ENP): Diterapkan pada dudukan katup dan permukaan keausan piston yang kekerasan aluminiumnya tidak mencukupi; memberikan permukaan 500–600 HV tanpa mengurangi sifat paduan curah.

Aplikasi Industri

Keunggulan PRV aluminium berkekuatan tinggi dalam hal bobot terhadap kekuatan telah mendorong penerapannya di berbagai sektor, yang masing-masing mengeksploitasi aspek berbeda dari sifat material tersebut.

Dirgantara dan Pertahanan

Sistem hidraulik dan pneumatik pesawat beroperasi dengan anggaran berat yang ketat dan mengutamakan setiap gram. Aluminium PRV mengatur jalur pasokan tekanan kabin, sirkuit aktuator roda pendaratan, dan jaringan pembuangan udara sistem kontrol lingkungan (ECS). 2024-T351 dan 7075-T651 paduan lebih disukai, dengan permukaan sesuai dengan spesifikasi anodisasi MIL-A-8625 Tipe III. PRV dalam aplikasi ini harus lulus uji kualifikasi getaran dan guncangan sesuai MIL-STD-810 untuk memastikan stabilitas setpoint di bawah beban flight-envelope.

Pneumatik Industri dan Otomasi Pabrik

Sistem udara bertekanan di pabrik manufaktur menggunakan PRV aluminium—sering kali berbadan 6061-T6—di setiap saluran masuk mesin untuk menurunkan tekanan header (biasanya 8–10 bar) ke tekanan kerja alat atau aktuator (4–6 bar). Bobotnya yang ringan menyederhanakan integrasi ke dalam rakitan FRL (filter-regulator-lubricator) modular, dan konduktivitas termal aluminium membantu menghilangkan panas yang dihasilkan selama peristiwa pengurangan tekanan aliran tinggi, menjaga setpoint yang konsisten selama siklus kerja intensif.

Peralatan Portabel dan Bergerak

Jackhammer pneumatik, generator portabel, peralatan selam, dan sistem cairan yang dipasang di kendaraan semuanya mendapat manfaat dari pengurangan massa aluminium PRV. PRV berbasis 6061 mungkin memiliki berat 180–250 g jika katup baja tahan karat yang setara akan melebihi 500 g—perbedaan yang berarti pada peralatan genggam atau ransel yang menyebabkan kelelahan operator menjadi pertimbangan keselamatan.

Irigasi dan Pengelolaan Air

PRV aluminium A380 die-cast banyak digunakan dalam sistem irigasi tetes pertanian dan semprotan mikro untuk menjaga tekanan emitor yang seragam di seluruh variasi topografi. Ketahanan aluminium terhadap kerak kalsium karbonat (dibandingkan kuningan pada pasokan air berkarbonat tinggi) dan biaya per unitnya yang kompetitif menjadikannya bahan pilihan dalam manifold distribusi irigasi volume tinggi. Tekanan keluar biasanya diatur dalam kisaran 1,5–2,5 bar untuk optimalisasi emitor.

Hidrogen dan Sistem Bahan Bakar Alternatif

Munculnya aplikasi energi ramah lingkungan—kendaraan sel bahan bakar hidrogen, sirkuit keseimbangan pabrik elektrolisis, dan stasiun penyalur gas alam terkompresi (CNG)—telah menciptakan permintaan akan PRV aluminium yang kompatibel dengan layanan gas hidrogen. Penggetasan hidrogen menjadi perhatian pada paduan berkekuatan tinggi: paduan seri 7000 memerlukan perlakuan panas yang hati-hati dan protokol pasivasi permukaan, sedangkan 6061-T6 menunjukkan ketahanan yang dapat diterima pada tekanan di bawah 70 bar. Ini adalah bidang aktif pekerjaan kualifikasi material di seluruh industri.

Cara Memilih PRV Aluminium yang Tepat

Pemilihan PRV yang benar memerlukan evaluasi sistematis terhadap parameter sistem dan aplikasi. Insinyur harus melakukan pertimbangan berikut secara berurutan:

1. Tentukan rentang tekanan masuk dan keluar: Konfirmasikan tekanan masuk maksimum (P1 maks) dan rentang setpoint saluran keluar yang diperlukan. Pastikan tekanan masuk terukur katup melebihi P1 maks setidaknya 10–20% untuk margin keselamatan.
2. Hitung koefisien aliran yang dibutuhkan (Cv): Tentukan permintaan aliran sistem puncak (l/mnt atau SCFM) dan gunakan tabel ukuran Cv pabrikan untuk memilih ukuran bodi yang sesuai. Ukuran yang terlalu kecil menyebabkan penurunan tekanan yang tinggi dan ketidakstabilan; kebesaran mengurangi akurasi regulasi pada aliran rendah.
3. Tentukan kompatibilitas cairan: Pastikan media proses kompatibel dengan paduan, elastomer segel, dan bahan pegas yang dipilih. Dapatkan lembar data kompatibilitas material untuk media non-standar.
4. Evaluasi kisaran suhu: Pilih bahan segel elastomer (NBR, EPDM, FKM, FFKM) berdasarkan kombinasi cairan dan selubung suhu sekitar. Aluminium anodisasi keras mempertahankan sifat mekanik hingga 175 °C; elastomer biasanya merupakan komponen pembatas.
5. Pilih jenis dan ukuran koneksi: Koneksi NPT, BSPP, atau ulir metrik dalam ⅛" hingga 2" (DN6 hingga DN50) tersedia; Varian manifold-mount dan push-in sesuai dengan rakitan pneumatik modular.
6. Tinjau persyaratan sertifikasi dan kepatuhan: Permohonan mungkin memerlukan penandaan CE (PED 2014/68/EU), pengakuan UL, sertifikasi CSA, atau kepatuhan terhadap arahan ATEX/IECEx untuk penggunaan area berbahaya.
7. Menilai kebutuhan perawatan lingkungan dan permukaan: Lingkungan luar ruangan, laut, atau pencucian memerlukan anodisasi Tipe III atau lapisan pelindung tambahan. Tentukan kelas perlindungan IP (IP65 atau lebih tinggi) untuk perlindungan masuknya debu dan kelembapan jika berlaku.

Instalasi, Pemeliharaan, dan Masa Pakai

PRV Aluminium memerlukan praktik perawatan yang mudah namun konsisten untuk mencapai masa pakai sesuai standarnya.

Praktik Terbaik Instalasi

Pasang katup dengan orientasi yang ditentukan oleh pabrikan (biasanya panah aliran horizontal atau vertikal ke atas). Pastikan pasokan saluran masuk bersih dan kering—sistem udara bertekanan harus mencakup pemisah filter atau filter penggabung di bagian hulu PRV untuk mencegah masuknya partikulat atau kelembapan, yang menurunkan permukaan tempat duduk dan integritas diafragma. Pita teflon atau senyawa penyegel ulir harus diaplikasikan secukupnya pada ulir NPT/BSPP untuk menghindari kunci hidrolik pada sirkuit pilot pada desain yang dioperasikan pilot.

Interval Inspeksi Berkala

Dalam layanan udara bertekanan bersih, PRV aluminium 6061 biasanya beroperasi bebas perawatan selama 18–24 bulan. Di lingkungan yang terkontaminasi, dengan kelembapan tinggi, atau aktif secara kimia, inspeksi triwulanan adalah tindakan yang bijaksana. Titik-titik inspeksi meliputi: verifikasi setpoint tekanan keluar (menggunakan pengukur yang dikalibrasi), integritas segel diafragma atau piston (diperiksa dengan mengamati penyimpangan tekanan pada aliran nol), dan inspeksi visual pada bagian luar bodi untuk mengetahui adanya korosi, khususnya pada sambungan berulir di mana mungkin terdapat pasangan galvanis.

Mode Kegagalan Umum dan Remediasi

Creep (penyimpangan setpoint): Biasanya menunjukkan kelelahan pegas atau set kompresi elastomer. Kalibrasi ulang; ganti pegas atau rakitan diafragma jika penyimpangan melebihi ±5% dari setpoint. Mengobrol: Osilasi cepat pada dudukan katup, disebabkan oleh ukuran katup yang terlalu kecil untuk memenuhi kebutuhan aliran, lonjakan tekanan saluran masuk yang berlebihan, atau permukaan dudukan yang terkontaminasi. Bersihkan tempat duduk; pertimbangkan untuk menambahkan peredam saluran masuk atau mengganti dengan katup yang lebih besar. Kebocoran internal (menangis): Kursi aus atau diafragma rusak; ganti komponen penyegel menggunakan kit perbaikan pabrikan. Kursi aluminium dengan pelapisan nikel tanpa listrik biasanya dapat diperbaiki di lapangan; kursi aluminium telanjang mungkin memerlukan penggantian bodi jika erosi sudah parah.
