PANDUAN TEKNIK CASTING ALUMINIUM
Pengecoran aluminium mati adalah proses manufaktur presisi yang digunakan untuk menghasilkan komponen logam yang ringan, stabil secara dimensi, dan kompleks secara struktural. Ini menggabungkan paduan aluminium cair, cetakan baja yang dapat digunakan kembali dan tekanan injeksi terkontrol untuk membentuk bagian-bagian dengan dinding tipis, rusuk terintegrasi, bos pemasangan, dan fitur permukaan yang detail.
Informasi Proyek Khas
Definisi Proses
Pertanyaan “apa itu aluminium die casting” mengacu pada proses di mana paduan aluminium cair dipindahkan ke dalam ruang tembak dan disuntikkan ke dalam cetakan baja yang diperkeras dengan kecepatan dan tekanan yang terkendali. Logam mengisi rongga, mendingin di bawah tekanan dan mengeras menjadi komponen berbentuk hampir jaring.
Tidak seperti pengecoran gravitasi, pengecoran bertekanan tinggi mengisi bagian tipis dan detail fitur cetakan dalam waktu yang sangat singkat. Metode ini cocok untuk rumah, penutup, braket, bagian pembuangan panas, komponen motor, dan struktur mekanis yang memerlukan dimensi berulang.
Definisi Materi
“Apa itu die cast aluminium” menggambarkan komponen paduan aluminium yang dibentuk dalam cetakan logam yang dapat digunakan kembali. Istilah die cast aluminium mengacu pada bahan atau produk jadi, sedangkan aluminium die casting biasanya mengacu pada proses pembuatannya.
Aluminium die-cast biasanya bukan aluminium murni. Silikon, magnesium, tembaga, mangan, dan elemen terkontrol lainnya dapat ditambahkan untuk meningkatkan fluiditas, kekuatan, ketahanan terhadap korosi, kemampuan mesin, atau kinerja termal.
01
Kualitas pengecoran yang konsisten bergantung pada interaksi antara persiapan bahan, desain cetakan, kontrol injeksi, keseimbangan pendinginan, dan inspeksi.
Paduan aluminium dilebur dan ditahan dalam kisaran suhu yang terkendali. Penghapusan terak, degassing, dan verifikasi komposisi membantu mengurangi inklusi, porositas, dan kinerja mekanis yang tidak stabil.
Cetakan pengecoran aluminium dibersihkan, dilumasi, dan diseimbangkan secara termal. Pin inti, penggeser, sistem ejektor, dan saluran pendingin diperiksa sebelum siklus produksi dimulai.
Paduan cair dalam jumlah terukur memasuki selongsong peluru. Plunger menggerakkan logam melalui sistem runner dan gate sehingga rongga terisi sebelum terjadi pemadatan dini.
Tekanan intensifikasi dipertahankan saat paduan mengeras. Pendinginan yang seimbang membantu mengontrol penyusutan, distorsi, penurunan permukaan, dan variasi dimensi.
Cetakan terbuka setelah pendinginan yang cukup. Pin ejector melepaskan casting, dan material runner, gate, flash dan overflow dihilangkan.
Tergantung pada gambarnya, komponen dapat menerima pemesinan CNC, peledakan tembakan, pelapisan bubuk, pengecatan, pengujian kebocoran, atau inspeksi dimensi.
Ya. Jawaban untuk “Dapatkah aluminium die cast” jelas: paduan aluminium banyak digunakan dalam die casting bertekanan tinggi ruang dingin. Kepadatannya yang relatif rendah, kekuatan yang berguna, konduktivitas termal yang baik, dan ketahanan terhadap korosi yang kuat menjadikannya cocok untuk komponen industri dan produk konsumen.
Aluminium cair biasanya dituangkan dari tungku penahan terpisah ke dalam selongsong peluru. Pengaturan ruang dingin ini melindungi sistem injeksi dari paparan terus menerus terhadap paduan aluminium suhu tinggi. Ini juga mendukung produksi komponen struktural berukuran sedang dan besar.
02
Keuntungan dari proses ini paling berharga ketika geometri komponen dirancang khusus untuk pengecoran bertekanan.
A
Aluminium die cast memberikan rasio kekuatan terhadap berat yang berguna. Hal ini dapat menggantikan struktur fabrikasi yang lebih berat pada selungkup, braket, dan rumah peralatan tanpa menimbulkan massa komponen yang berlebihan.
B
Tulang rusuk, bos, titik pemasangan, saluran, sirip heat-sink, dan dinding pelindung dapat diintegrasikan ke dalam satu pengecoran. Hal ini mengurangi bagian terpisah, pengelasan dan operasi perakitan.
C
Cetakan pengecoran aluminium yang stabil mendukung geometri rongga yang konsisten. Parameter pengecoran yang terkontrol membantu mempertahankan dimensi berulang di seluruh siklus produksi berkelanjutan.
D
Kecepatan injeksi yang tinggi memungkinkan paduan mengisi bagian yang relatif tipis sebelum pemadatan. Dinding tipis dapat mengurangi konsumsi material dan berat komponen secara keseluruhan.
E
Paduan aluminium mentransfer panas secara efektif. Aluminium die-cast biasanya dipilih untuk rumah motor, badan penerangan, penutup elektronik, dan komponen kontrol daya.
F
Coran dapat ditembakkan, dipoles, dilapisi bubuk, dicat atau diolah secara kimia sesuai dengan penampilan, ketahanan korosi dan persyaratan lingkungan.
03
Jawaban untuk “Berapa ketebalan dinding yang direkomendasikan untuk die casting aluminium” bergantung pada ukuran pengecoran, fluiditas paduan, jarak aliran, lokasi gerbang, kebutuhan beban, dan kemampuan peralatan.
| Jenis Bagian atau Fitur | Referensi Ketebalan Dinding | Pertimbangan Teknik Utama |
|---|---|---|
| Kandang presisi kecil | 0,8–1,5 mm | Jarak aliran logam, ventilasi dan tekanan pengisian lokal |
| Pengecoran aluminium umum | 1,5–3,0 mm | Kekuatan seimbang, stabilitas pengisian, dan waktu pendinginan |
| Perumahan elektronik atau motor | 2,0–3,5 mm | Kekakuan pemasangan, perpindahan panas, dan kelonggaran pemesinan |
| Komponen penahan beban | 2,5–5,0 mm | Beban mekanis, kelelahan, porositas internal dan faktor keamanan |
| Komponen dinding tipis khusus | 0,5–1,0mm | Desain cetakan canggih, jalur aliran pendek, dan kontrol proses yang stabil |
| Struktur tulang rusuk | Sekitar 40% –60% dari dinding utama | Menghindari titik api lokal, tanda tenggelam dan persimpangan yang padat |
Dinding yang seragam memungkinkan paduan cair terisi dan mendingin dengan kecepatan yang dapat diprediksi. Perubahan mendadak dari bagian tipis ke tebal dapat menimbulkan titik panas, penyusutan, rongga internal, dan cekungan permukaan yang terlihat.
Meningkatkan seluruh ketebalan dinding tidak selalu merupakan metode terbaik untuk meningkatkan kekakuan. Tulang rusuk yang diposisikan dengan baik, transisi melengkung, dan bos yang didukung dapat memberikan kekakuan sekaligus menjaga komponen lebih ringan.
Hindari langkah tiba-tiba di antara bagian dinding yang berbeda.
Sudut membulat meningkatkan aliran logam dan mengurangi konsentrasi tegangan.
Beberapa tulang rusuk tebal yang bertemu pada satu titik dapat menciptakan zona panas lokal.
Bos yang diberi inti dapat mengurangi akumulasi material dan risiko penyusutan.
04
Rekayasa cetakan menentukan bagaimana logam masuk, mengisi, mendinginkan dan meninggalkan rongga.
Cetakan pengecoran aluminium biasanya terbuat dari baja perkakas tahan panas, bukan aluminium. Itu harus tahan terhadap siklus termal berulang, erosi logam cair, gaya penjepitan tinggi, dan gerakan mekanis terus menerus.
Cetakan tersebut dapat mencakup bagian tetap dan bergerak, sisipan rongga, pin inti, penggeser, pin ejektor, saluran pendingin, pelari, gerbang, luapan dan ventilasi. Setiap area mempengaruhi kualitas pengecoran akhir.
Mengontrol arah pengisian, kecepatan logam, dan turbulensi lokal.
Memungkinkan perpindahan udara dan bagian depan logam yang terkontaminasi meninggalkan rongga utama.
Menyeimbangkan solidifikasi dan membantu mengurangi distorsi dan variasi siklus.
Mendukung pelepasan bagian yang stabil tanpa retak, bengkok, atau kerusakan yang terlihat.
05
Keamanan produk harus dievaluasi berdasarkan komposisi bahan, tujuan penggunaan, kondisi permukaan dan lingkungan pengoperasian.
Untuk mesin, suku cadang otomotif, rumah listrik, dan komponen peralatan, jawaban “apakah aluminium cor aman” bergantung pada validasi teknis. Komposisi paduan, cacat pengecoran, beban mekanis, suhu, paparan korosi, dan kinerja kelelahan harus sesuai dengan aplikasinya.
Selubung bertekanan mungkin memerlukan pengujian kebocoran dan pemeriksaan kerusakan internal. Bagian struktural mungkin memerlukan verifikasi tarik, kekerasan, kelelahan, atau benturan. Penutup listrik mungkin juga memerlukan pembumian, isolasi, dan pemeriksaan kinerja termal.
Pertanyaan “apakah aluminium cor beracun” tidak boleh dijawab hanya dengan nama bahannya. Komponen aluminium die-cast yang sudah jadi dan sesuai standar berbeda dengan debu aluminium di udara, asap leleh, atau paduan daur ulang yang terkontaminasi.
Selama penggilingan, pemolesan atau pemesinan, ventilasi yang sesuai dan pengendalian debu harus digunakan. Untuk produk yang bersentuhan dengan makanan, komposisi paduan, lapisan dan batasan zat terlarang memerlukan verifikasi tambahan.
APLIKASI KONTAK MAKANAN
Jawaban atas “apakah peralatan masak aluminium cor aman” bergantung pada apakah peralatan masak tersebut menggunakan bahan mentah yang terkontrol, paduan kontak makanan yang sesuai, pelapis permukaan yang sesuai, dan proses produksi yang berkualitas.
06
Identifikasi cacat lebih berguna bila dikaitkan dengan aliran logam, gas yang terperangkap, pemadatan, dan kondisi cetakan.
07
Proses ini mendukung produk yang memerlukan geometri terintegrasi, perpindahan panas, ketahanan terhadap korosi, dan produksi berulang.
Kotak kontrol, rumah komunikasi, penutup inverter, dan penutup perangkat daya dapat menggabungkan fitur perlindungan, pemasangan, dan pembuangan panas.
Kursi bantalan terintegrasi, sirip pendingin, titik pengikat, dan struktur pemasukan kabel mengurangi operasi manufaktur terpisah.
Badan lampu dan unit pendingin mendapat manfaat dari konduktivitas termal aluminium, ketahanan terhadap korosi, dan finishing permukaan yang fleksibel.
Braket, penutup, rumah transmisi, penyangga struktural, dan rumah kontrol elektronik menggunakan desain aluminium die-cast yang ringan.

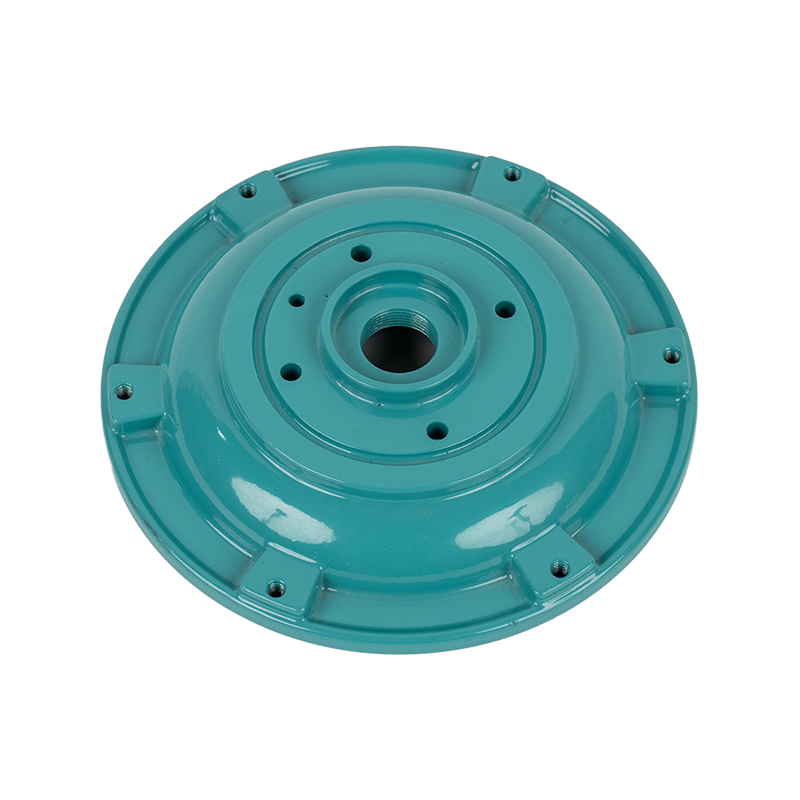

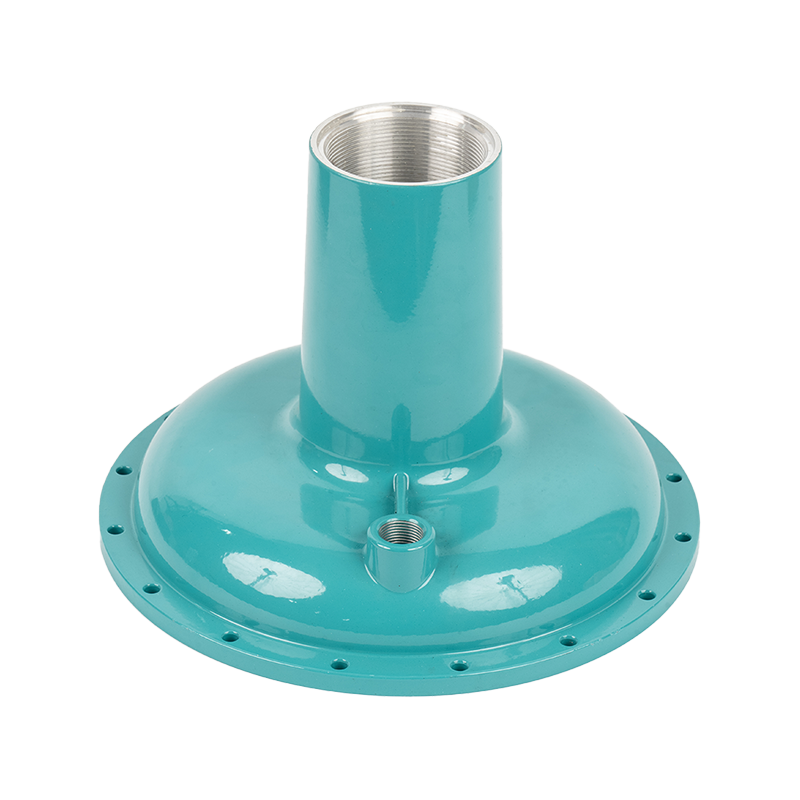

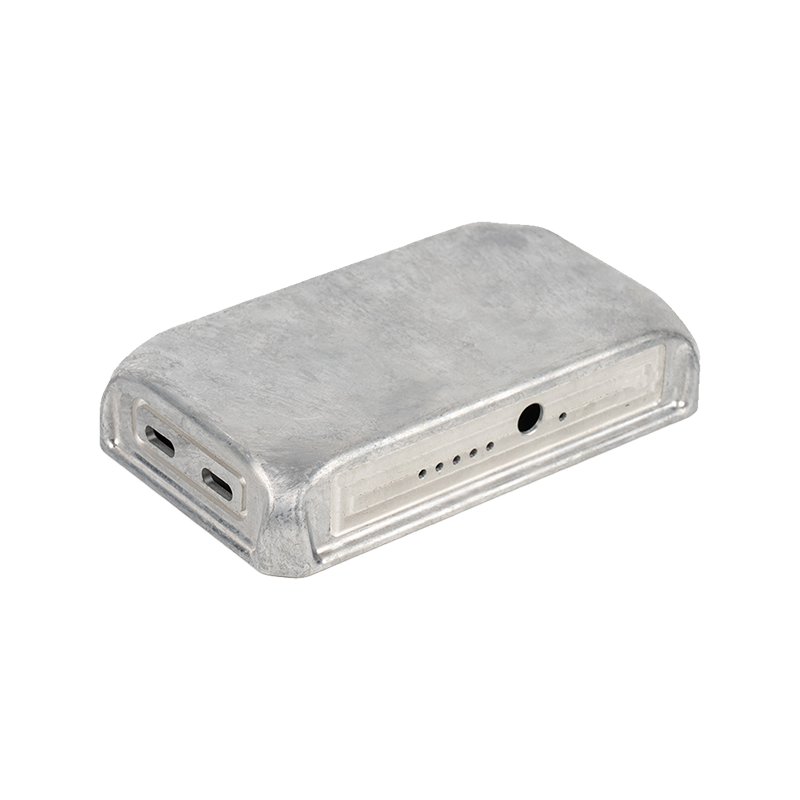

Penutup pelindung, badan katup, rumah instrumen, dan braket mesin dapat diproduksi dengan geometri pemasangan yang konsisten.
Struktur peralatan masak dengan dasar yang tebal dapat mendistribusikan panas secara efektif bila digunakan paduan dan pelapis yang cocok untuk kontak dengan makanan.
08
Kemampuan manufaktur harus ditinjau melalui dukungan teknis, pengendalian proses, sumber daya inspeksi, dan dokumentasi proyek.
Pabrikan die casting aluminium yang kompeten harus meninjau garis perpisahan, sudut rancangan, transisi dinding, ketebalan rusuk, desain bos, tunjangan pemesinan, lokasi ejektor, dan permukaan yang terlihat sebelum cetakan dibuat.
Simulasi aliran cetakan dapat membantu memprediksi jalur pengisian, area udara terperangkap, kehilangan tekanan, titik panas, dan potensi garis las. Penyesuaian desain awal biasanya lebih efisien daripada memodifikasi cetakan produksi yang sudah selesai.
| Bidang Kemampuan | Informasi untuk Dikonfirmasi |
|---|---|
| Peralatan Die Casting | Tonase alat berat, kapasitas tembakan, dan sistem vakum yang tersedia |
| Bahan Control | Nilai paduan, pengujian spektral, dan ketertelusuran batch |
| perkakas | Desain die, manufaktur, pemeliharaan, dan sisipan cadangan |
| permesinan | Kapasitas CNC, kontrol datum, dan inspeksi permesinan |
| Perawatan Permukaan | Peledakan tembakan, pelapisan bubuk, pengecatan dan pelapisan konversi |
| Inspeksi Kualitas | CMM, X-ray, uji kebocoran, uji kekerasan dan mekanis |
| Dokumentasi | Bahan reports, dimensional reports and process records |
09
Informasi teknis yang lengkap memungkinkan proses pengecoran, struktur perkakas, dan operasi sekunder dievaluasi bersama.
Menyediakan geometri lengkap, toleransi, sistem datum, ulir, area pemesinan, dan persyaratan inspeksi.
Tentukan paduan aluminium pilihan atau kekuatan, ketahanan korosi, dan kinerja termal yang diperlukan.
Termasuk suhu pengoperasian, beban mekanis, persyaratan penyegelan, paparan bahan kimia, dan lingkungan layanan.
Identifikasi permukaan yang terlihat, warna, tekstur, ketebalan lapisan, tingkat korosi dan area yang harus tetap tidak dilapisi.
Tentukan dimensi kritis, batas porositas, laju kebocoran, pengujian mekanis, dan laporan inspeksi yang diperlukan.
Perkiraan kuantitas mempengaruhi pemilihan rongga, konstruksi perkakas, tingkat otomatisasi, dan perencanaan produksi.
PERTANYAAN YANG SERING DITANYAKAN
Aluminium die cast dibentuk dengan menyuntikkan paduan cair ke dalam cetakan logam. Aluminium mesin dipotong dari pelat, billet atau ekstrusi. Die casting efektif untuk geometri terintegrasi yang kompleks, sementara pemesinan memberikan presisi tinggi untuk komponen bervolume rendah atau stok padat.
Ya. Kursi bantalan, permukaan penyegelan, lubang berulir, lubang presisi, dan datum pemasangan sering kali dikerjakan setelah pengecoran. Tunjangan pemesinan harus ditentukan sebelum cetakan pengecoran aluminium dirancang.
Hal ini dapat menghasilkan rumah yang tersegel ketika desain dinding, kontrol porositas, permesinan, permukaan penyegelan, gasket, dan persyaratan pengujian kebocoran dikoordinasikan dengan benar. Pengecoran saja tidak secara otomatis menjamin kinerja tahan air.
Pengelasan dimungkinkan untuk beberapa paduan dan kondisi pengecoran, namun porositas gas dapat mempengaruhi kualitas las. Persyaratan pengelasan harus diidentifikasi sejak dini sehingga proses paduan dan pengecoran dapat dievaluasi.
Sudut tarikan mengurangi gesekan antara pengecoran yang dipadatkan dan permukaan cetakan. Mereka meningkatkan stabilitas ejeksi dan mengurangi tanda tarikan, lengket, dan distorsi komponen.
Area yang tebal mendingin lebih lambat dibandingkan dinding di sekitarnya. Mereka dapat membentuk porositas penyusutan, penurunan permukaan dan ketidakstabilan dimensi. Struktur berinti dan rusuk seringkali lebih efektif dibandingkan massa padat.
TINJAUAN DESAIN CASTING
Bagikan gambar, persyaratan paduan, kondisi aplikasi, kuantitas tahunan, permukaan akhir, dan standar inspeksi. Tinjauan terstruktur dapat mengidentifikasi risiko ketebalan dinding, area aliran yang sulit, persyaratan pemesinan, dan kemungkinan peningkatan perkakas sebelum produksi.
